Фундаментные болты — это один из ключевых элементов строительных и монтажных работ, от которого напрямую зависит надежность крепления оборудования и конструкций к основанию. Особенно важна их роль в промышленном и гражданском строительстве, где нагрузки могут быть значительными и длительными. Среди всего многообразия крепежных решений фундаментные болты тип 1 исполнение 1, регламентированные ГОСТ 24379.1-80 (в редакции 2012 года), занимают особое место благодаря своей простоте, универсальности и проверенной временем эффективности.
В данной статье рассмотрим, что представляют собой фундаментные болты этого типа, каковы их конструктивные особенности, требования стандарта, области применения и основные преимущества. Материал изложен в нейтральном и доступном формате, что делает его полезным как для специалистов, так и для широкой аудитории.
Что такое фундаментные болты и зачем они нужны
Фундаментный болт фундаментный 1.1 гост 24379.1 2012 — это металлический крепежный элемент, предназначенный для жесткого соединения строительных конструкций или оборудования с бетонным фундаментом. В отличие от обычных болтов, он закладывается в основание еще на стадии бетонирования или устанавливается в заранее подготовленные отверстия.
Основные задачи фундаментных болтов:
-
передача нагрузок от конструкции на фундамент;
-
обеспечение устойчивости и неподвижности оборудования;
-
компенсация вибраций и динамических воздействий.
Фундаментные болты тип 1 исполнение 1 относятся к закладным болтам, то есть монтируются до заливки бетона.
Нормативная база: ГОСТ 24379.1-80 (2012)
ГОСТ 24379.1-80 — это государственный стандарт, устанавливающий требования к конструкции, размерам, материалам и условиям применения фундаментных болтов. Актуализированная редакция 2012 года уточнила ряд параметров и привела стандарт в соответствие с современными условиями строительства.
Стандарт регламентирует:
-
классификацию фундаментных болтов;
-
геометрические размеры и допуски;
-
марки сталей;
-
требования к качеству поверхности;
-
условия эксплуатации.
Тип 1 исполнение 1 — это одна из базовых и наиболее распространенных конструкций, подробно описанная в нормативе.
Конструкция болтов тип 1 исполнение 1

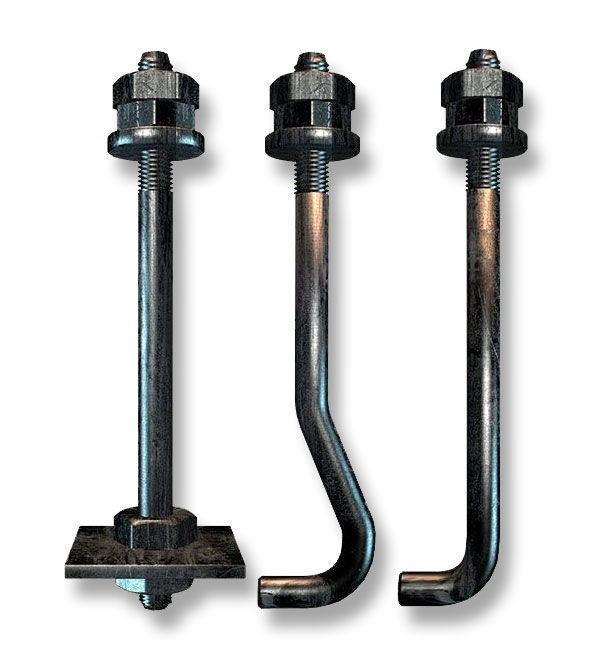

Фундаментный болт тип 1 исполнение 1 представляет собой прямой стержень с резьбой на одном конце и анкерной частью на другом. Анкерная часть выполнена в виде изогнутого крюка.
Основные элементы конструкции:
-
Резьбовая часть — служит для крепления гайки и шайбы.
-
Гладкий стержень — передает нагрузку от конструкции.
-
Анкерный крюк — обеспечивает надежное сцепление с бетоном.
Простое объяснение: крюк «заякоривает» болт в бетоне, не позволяя ему вырваться под нагрузкой.
Размеры и технические характеристики
ГОСТ предусматривает широкий диапазон размеров, что позволяет подобрать болт под конкретные проектные требования.
Типовые параметры:
-
диаметр резьбы: от М12 до М48;
-
длина болта: от 200 до 1400 мм;
-
шаг резьбы — стандартный метрический.
Примерная таблица размеров
| Диаметр резьбы | Общая длина, мм | Длина резьбы, мм | Область применения |
|---|---|---|---|
| М16 | 400 | 50 | Легкие металлоконструкции |
| М24 | 600 | 70 | Оборудование средней массы |
| М36 | 1000 | 100 | Тяжелые промышленные установки |
Фактический выбор размеров всегда должен основываться на расчетах нагрузки и проектной документации.
Материалы изготовления
Для производства фундаментных болтов тип 1 исполнение 1 применяются углеродистые и низколегированные стали. Наиболее распространенные марки:
-
Ст3;
-
Ст20;
-
09Г2С (для условий пониженных температур).
Выбор материала зависит от условий эксплуатации:
-
климатического района;
-
уровня влажности;
-
наличия агрессивных сред.
При необходимости болты могут дополнительно защищаться антикоррозионными покрытиями, например, цинкованием.
